LED difüzör polikarbonat levha, armatür içinde ışık kaynağını gizlemek ile kullanılabilir ışık çıkışını korumak arasındaki dengeyi kurmak için seçilir. Sonucu levha tek başına belirlemez; LED tipi ve aralığı, kaynak–panel mesafesi, boşluk geometrisi, yansıtıcı yüzeyler, kalınlık ve hedef fotometrik kabul aynı prototipte değerlendirilmelidir.
Difüzör levha buzlu ve opal levhadan nasıl ayrılır?
| Öğe | Özellik |
|---|---|
| Maksimum genişlik | 2.100 mm’ye kadar |
| Uzunluk | Özel kesim boyları |
| Servis sıcaklığı | Çalışma aralığı -40°C ila 120°C |
| Minimum sipariş | Min. sipariş 100 m² veya 1 ton |
| Yıllık kapasite | Yıllık kapasite 20.000 ton |
| Hammadde | Saf reçine: Covestro, SABIC, Mitsubishi |
| CNC toleransı | CNC toleransı ±0,1 mm |
Buzlu polikarbonat sayfası arka plandaki ayrıntıyı gizleyen mat bitişi; beyaz opal akrilik sayfası ise farklı bir malzeme ailesini kapsar. Bu sayfanın görevi, bitmiş armatür geometrisi içindeki bir LED yerleşiminin parlak noktalarını ve ışık dağılımını değerlendirmektir. Beyaz veya yarı saydam bir görünüm, belirli bir homojenlik veya geçirgenlik sonucunun kanıtı değildir.
Optik deneme için hangi sistem verileri gerekir?
LED paketini, renk sıcaklığını, sürüş akımını, kart üzerindeki kaynak aralığını, kaynak ile difüzör arasındaki mesafeyi, boşluk derinliğini ve iç yüzey rengini bildirin. Bakış yönünü, çalışma mesafesini ve kabul edilmeyecek parlak nokta veya gölge örneğini tarif edin. Bu veriler değişirse aynı levha farklı bir görsel ve fotometrik sonuç verebilir.
Homojenlik ve ışık çıkışı nasıl kabul edilir?
Hedefi “iyi dağılım” gibi öznel bir ifadede bırakmayın. Ölçüm düzlemini, ölçüm noktalarını, cihazı, ortam ışığını, armatürün kararlı çalışma süresini ve kullanılacak homojenlik hesabını tanımlayın. Toplam ışık akısı, aydınlık düzeyi veya geçirgenlik için bir sınır isteniyorsa birimi ve referans armatürü yazın. SinoPlastix bu sayfada doğrulanmış sayısal bir optik değer yayımlamaz.
Numune denemesi üretim kararına nasıl bağlanır?
Aday levhaları teklif edilen kalite ve kalınlıkla, aynı LED kartı ve aynı mekanik boşlukta karşılaştırın. Onaylanan numuneye ürün kodunu, kalınlığı, rengi veya yüzeyi, armatür revizyonunu, test tarihini ve sonuç dosyasını bağlayın. İkinci bir levha yalnızca göze benzer göründüğü için eşdeğer sayılmamalıdır; aynı test düzeninde tanımlanan kabul kriterlerini karşılamalıdır.
Isı, UV ve yangın gereksinimleri optikten neden ayrılır?
LED kartından ve sürücüden gelen sıcaklığı, havalandırmayı, dış ortam veya UV maruziyetini ve temizlik koşulunu paylaşın. Optik dağılım; ısı dayanımı, UV ömrü, yangın sınıfı veya elektrik güvenliği değildir. Bu gereksinimler için kaliteye, kalınlığa ve uygulanacak test yöntemine ait belgeleri ayrıca isteyin; bitmiş armatürün mevzuat değerlendirmesini tek bir levha sayfasından çıkarmayın.
Kesim, montaj ve görünür kusurlar nasıl tarif edilir?
Çizimde bitmiş dış ölçüyü, referans kenarı, delikleri, klips veya vida bölgelerini, ışık veren görünür alanı ve kenar beklentisini işaretleyin. Sıkma payını, boşluğu ve ısıl genleşme payını armatür tasarımında belirleyin. Koruyucu filmin sökülme aşamasını, görünür yüzün yönünü ve çizik, leke, renk farkı veya kenar izlerinin hangi mesafeden kontrol edileceğini kabul planına ekleyin.
Teklif ve sevkiyat dosyası neyi eşleştirmeli?
Teklif satırı kalite kodunu, kalınlık ve ölçüleri, yüzeyi veya rengi, miktarı, kesim kapsamını, numune/prototip aşamasını, istenen optik ve güvenlik belgelerini ve paketlemeyi birlikte göstermelidir. Parti serbest bırakılırken etiket, ölçü, görünür yüzey, onaylı numunenin kimliği ve gerekiyorsa armatür testi için ayrılan parti numunesi kaydedilmelidir. Fiyat ve termin, bu güncel kapsam yazılı olarak onaylandığında geçerlidir.
Teklif için gereken bilgiler

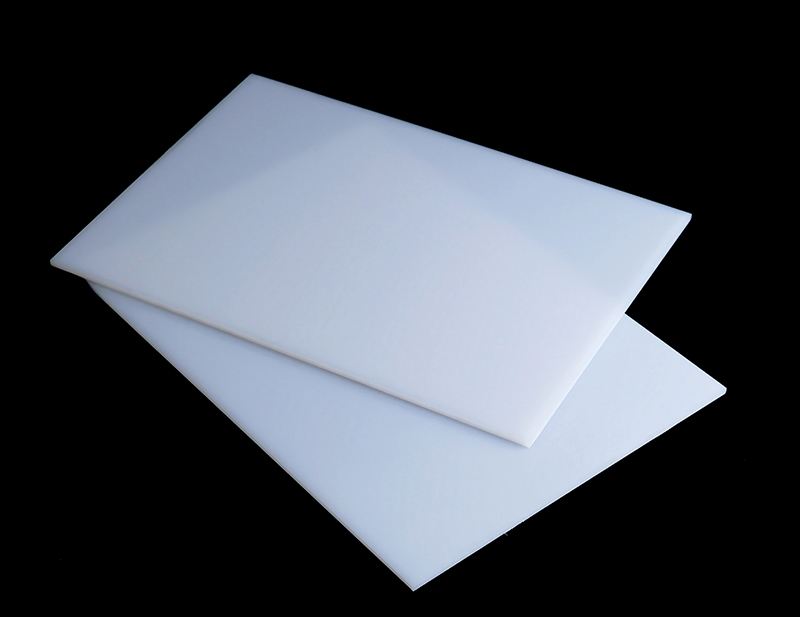

- İki beyaz yarı saydam numunenin fotoğrafı; dağılım verimi, homojenlik, geçirgenlik veya armatür performansı kanıtı değildir.
- Levha numunesi, bitmiş armatürün fotometrik, ısıl, yangın veya elektrik güvenliği sonucunu garanti etmez.
- Armatür geometrisi veya LED yerleşimi değiştiğinde optik kabul testi yeniden değerlendirilmelidir.
- LED paketi, renk sıcaklığı, sürüş akımı ve kaynak aralığı
- kaynak–panel mesafesi, boşluk geometrisi ve iç yüzeyler
- homojenlik, ışık çıkışı veya parlak nokta kabul yöntemi
- kalınlık, bitmiş ölçü, görünür alan, miktar ve çizim revizyonu
- ısıl ortam, UV, temizlik ve kullanım
- numune/prototip planı ve istenen optik veya güvenlik belgeleri
- paketleme, varış yeri, teslim şekli ve ihtiyaç tarihi (LED difüzör levhalar için)
Mat görünüm hedefi için buzlu levhayı karşılaştırınOpal akrilik malzeme seçeneğini ayrıca inceleyinArmatür ve tabela sistemi verilerini hazırlayınDifüzör panelin bitmiş ölçü kapsamını tanımlayınNumune ve fotometrik kabul kaydını planlayınLED difüzör levha için teknik teklif isteyin
